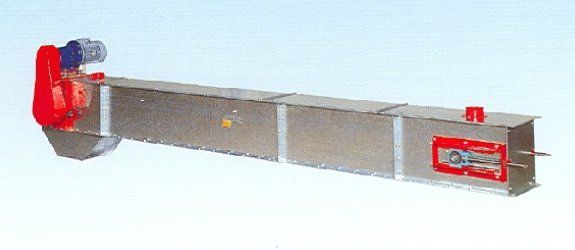

Trasportatori a catena e macchine per riserie a Codevilla

Trasporto su brevi e lunghe distanze di cereali, farine e prodotti in genere.

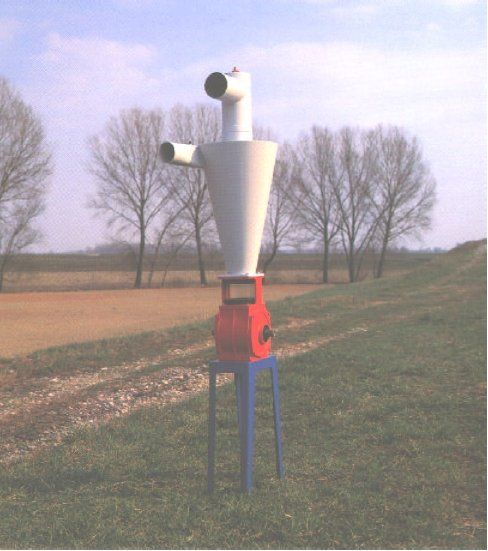

Ciclonetto Decantatore per Trasporto Pneumatico.

1. Schema funzionale di un ciclonetto

decantatore.

2. Ciclonetto decantatore a doppia entrata.

3. Ciclonetti decantatori in un classico trasporto pneumatico di un molino.

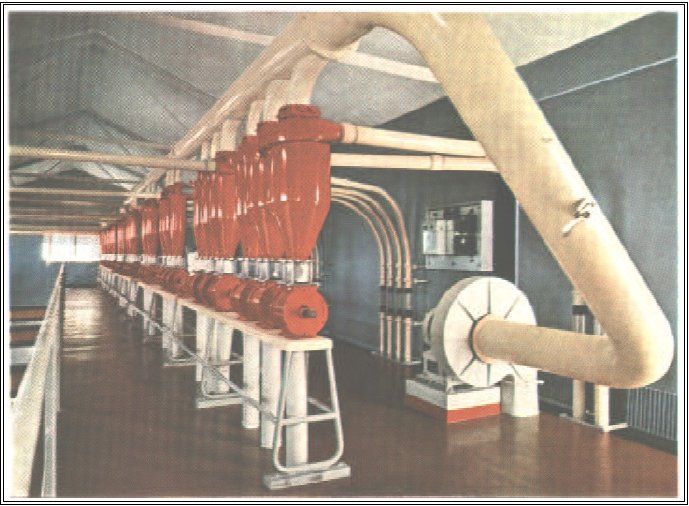

Sala ciclonetti impianto pneumatico molino da grano.

Trasporto su brevi e lunghe distanze di cereali, farine e prodotti in genere.

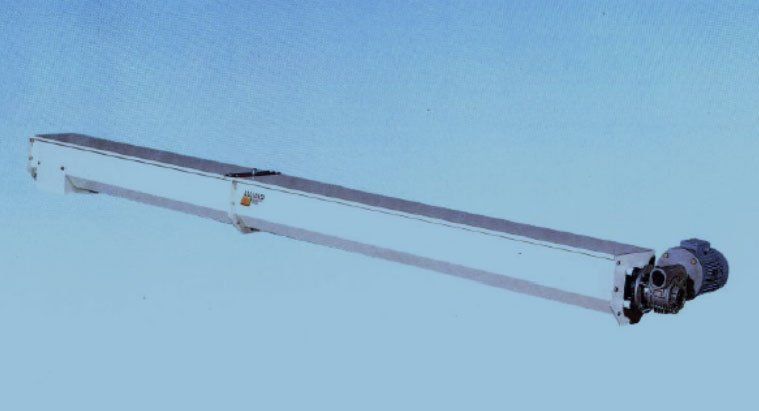

Coclea a cassetta fondo tondo mod. CU con le seguenti caratteristiche

cassa il lamiera piegata ad U avente uno spessore di 20/10 con testate saldate di spessore 40/10 costruite in spezzoni da mt. 2, complete di coperchi in lamiera pressopiegata imbullonati direttamente alla cassa.

Spirale in ferro a passo costante con spessore 2.5/5 tesa e saldata su tubo di spessore 50/10 tornito alle 2 estremità per consentire un perfetto accoppiamento con gli alberi di giunzione a doppio bullone incrociato alta resistenza.

Supporti di testa con cuscinetti a sfera oscillanti, supporti intermedi montati ciascuno a mt 2 costruiti in alluminio presso fuso con boccola autolubrificante in 2/2 in nylon caricato al bisolfuro di molibdeno acetato.

Portello antintasamento allo scarico con rete e microinterruttore di sicurezza.

Motorizzazione con sedia porta motore regolabile e riduttore ad ingranaggi Bonfiglioli classe C e motore con trasmissione a giunto elastico e carter di protezione a norme antinfortunistiche.

Le coclee vengono costruite in elementi standard da mm500 - 1000 - 1500 - 2000, completamente intercabiabili tra loro, supportate a mt 2-2, 5-3, max con supporti intermedi in alluminio a 2 parti e boccola in nylon-bisolluro di molibde no autolubrificante.

La spirale continua è montata e tesa su un tubo a forte spessore. La versione standard è verniciata con smalto RAL 1013 e motorizzata con motoriduttore accoppiato.

In opzionale possaimo fornire la versione CZ, con cassa e coperchi zincati a freddo e CX con cassa coperchi e spirale in acciaio inox AISI 304 - 316 - 316L. Motorizzazione a scelta e misure a disegno.

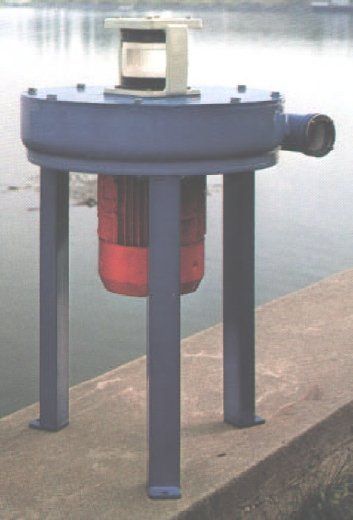

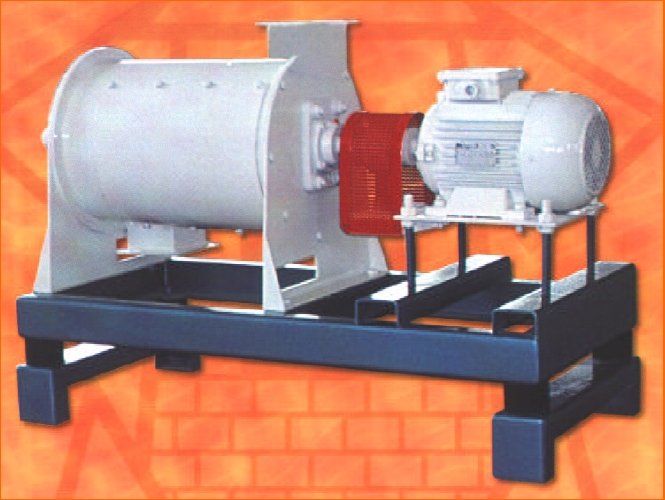

Disgrega semole e placchette dei passaggi di rimacina riducendo i consumi energetici

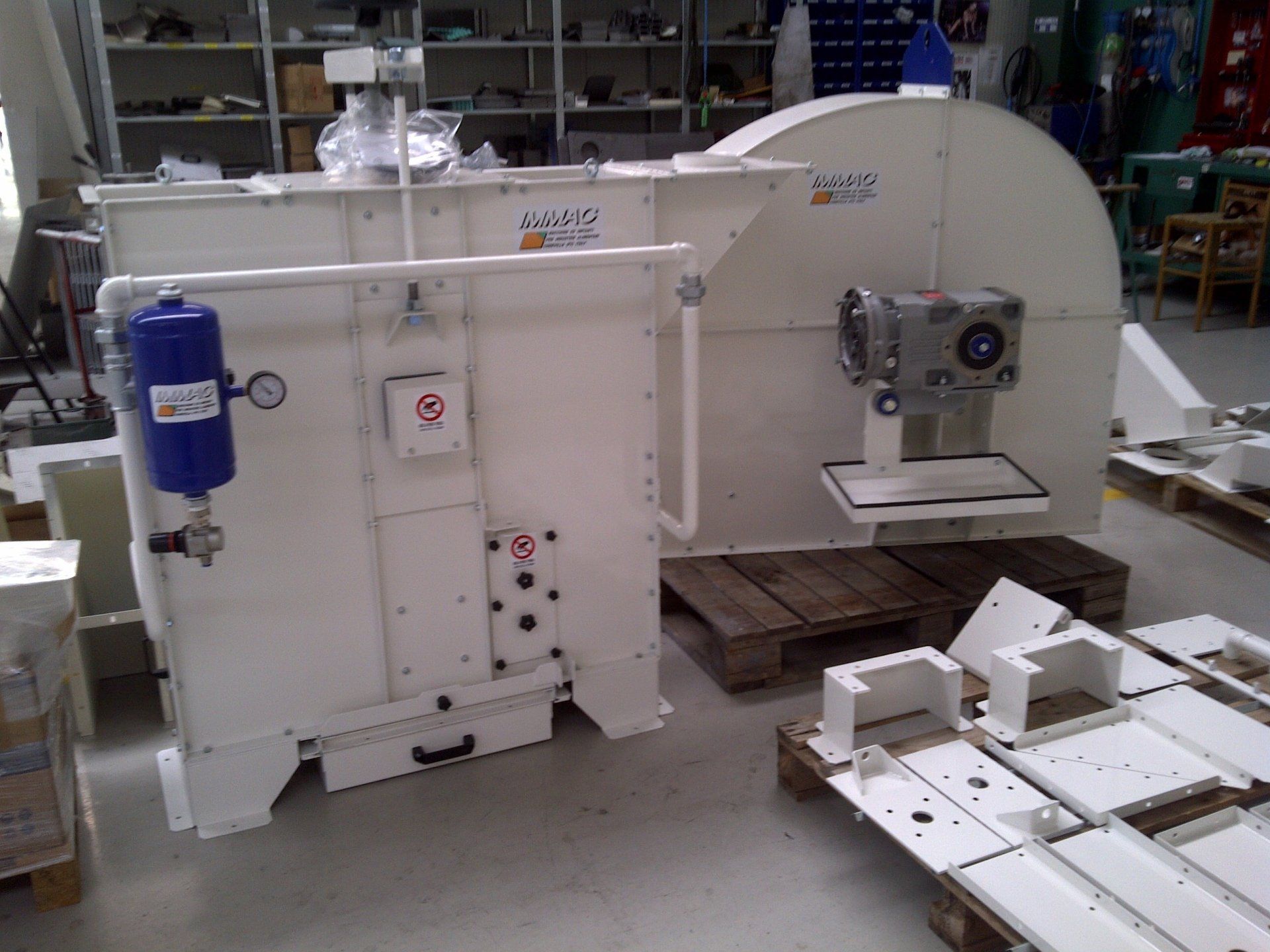

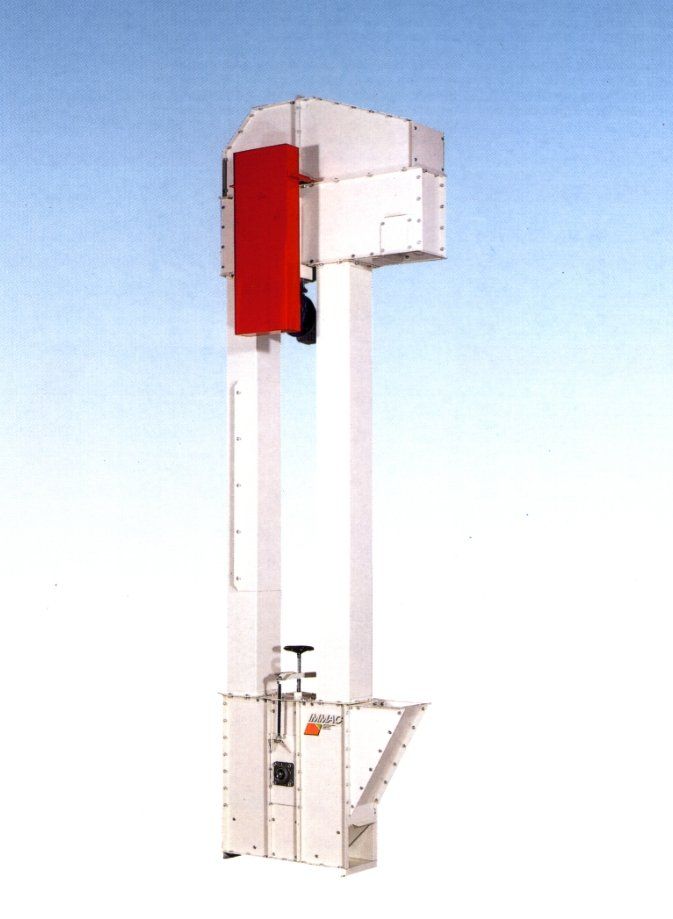

Sollevamento di cereali, farine e prodotti granulari in genere.

Indicato per sciogliere placchette di

prodotto macinato

Macchina che riveste un ruolo importante nella macinazione, caratterizzata da un design moderno con funzionamento automatico che garantisce un'alta capacità produttiva, economica e a basso consumo di energia.

Il funzionamento è silenzioso e senza vibrazioni.

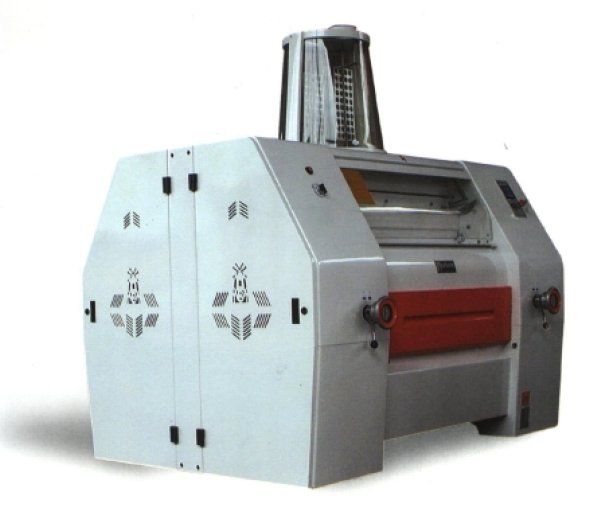

Laminatoio doppio orizzontale automatico-elettronico mod. ILME da 1000x250 con le seguenti caratteristiche:

Struttura monoblocco in acciaio elettrosaldato, fiancate dotate di piastre di rinforzo sulle quali vengono fissati i supporti dei rulli, supporti in ghisa sferoidale con cuscinetti a doppia corona di rulli FAG/SKF con sistema di estrazione idraulica.

Rulli in fusione di ghisa temperata  equilibrati dinamicamente con durezza di 480/540 Brinnell.

Regolazione della distanza micrometrica per mezzo di volantini ad orologio gravitazionale.

Rulli di alimentazione servoregolati, regolazione automatica dei giri per mezzo di convertitore di frequenza montato a bordo macchina

Avvicinamento ed allontanamento dei rulli macinanti mediante pneumatico in sincronia con l’innesto dei rulli di alimentazione e comandato da sensore nella campana.

Rinvio dei rulli mediante pulegge e cinghie dentate.

Spazzole di pulizia con sistema automatico di ripristino del gioco, selettore pneumatico per comando rulli in manuale, pannello di controllo con amperometro e interruttori di marcia e arresto.

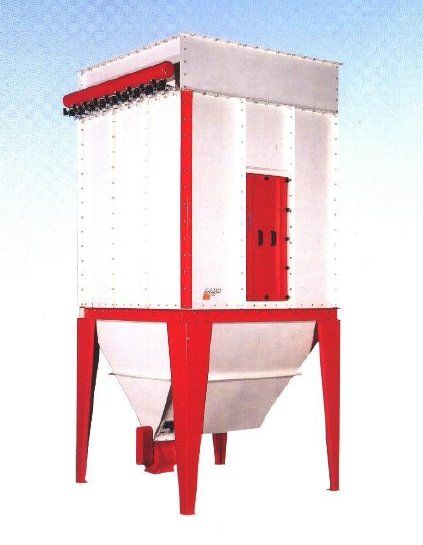

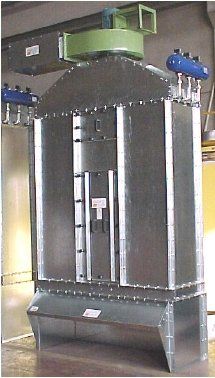

Depolverazione e filtrazione d'aria a bassa e alta pressione. Impiegato in impianti aspirazione e trasporti pneumatici.

Il Filtro FMP viene realizzato con il sistema modulare a pannelli imbullonati fra loro.

Questa particolare costruzione offre i seguenti vantaggi:

elevato rapporto tra superficie filtrante e volume di ingombro, rapidità e semplicità di montaggio e smontaggio delle maniche tramite il tunnel centrale,

posizionamento in luoghi poco accessibili in quanto interamente smontabile.

Il Filtro FMP può lavorare sia in pressione che in depressione.

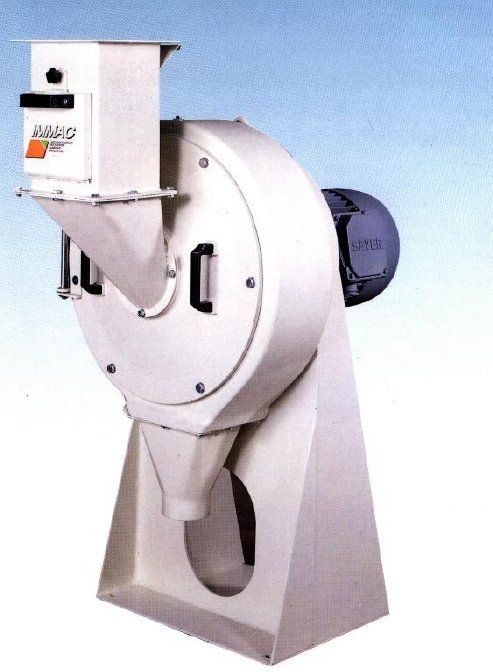

Macinazione scarti di lavorazione cereali, crusche, zucchero e prodotti granulari in genere.

Macinazione scarti di lavorazione cereali, crusche, zucchero e prodotti granulari in genere.

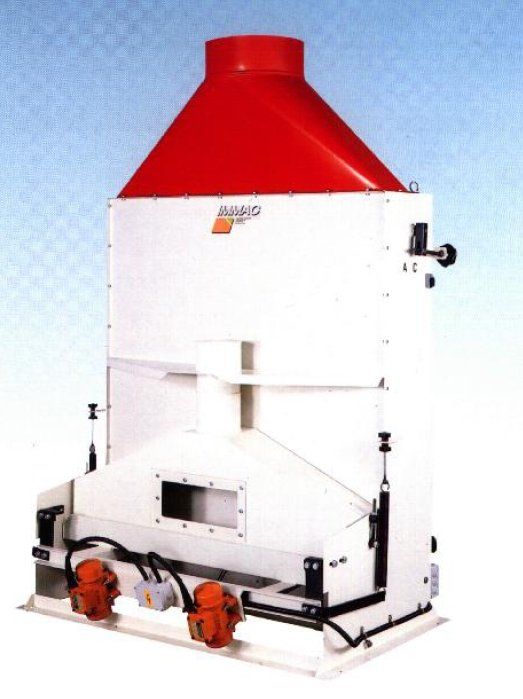

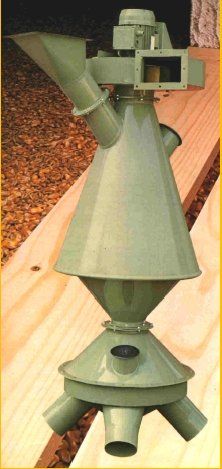

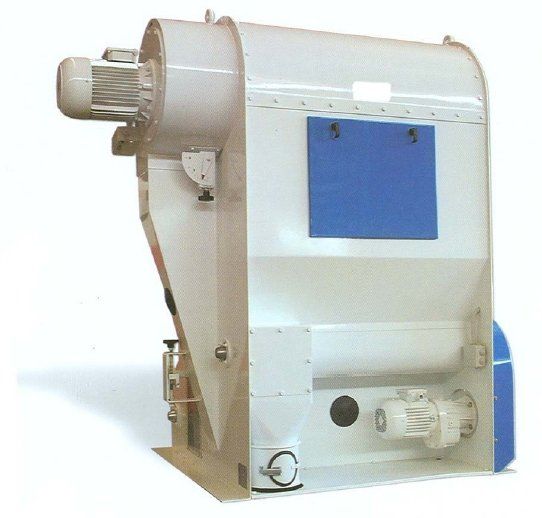

Pulitura ad aria di cereali e altri prodotti da impurità leggere.

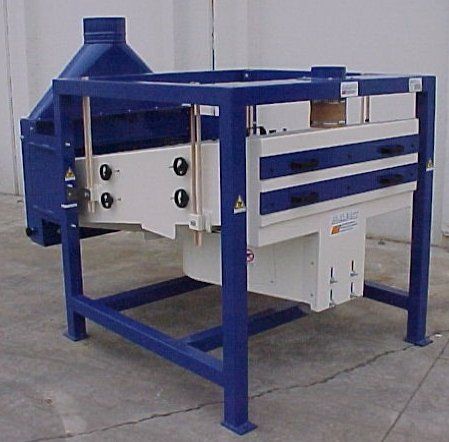

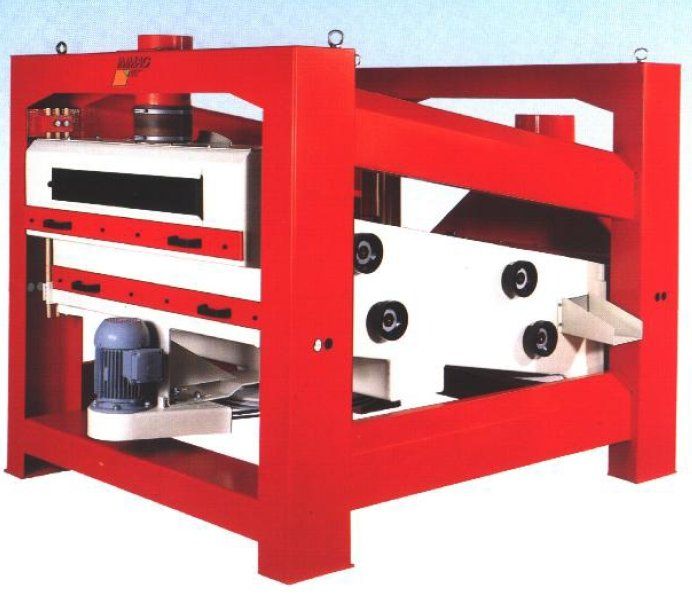

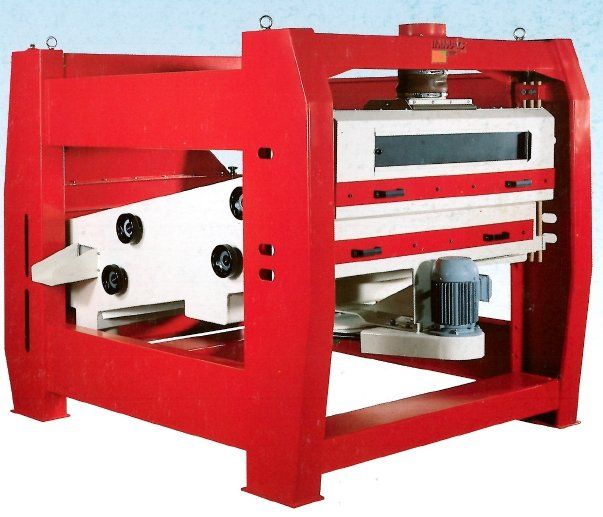

Pulitura e classificazione di qualsiasi tipo di cereale.

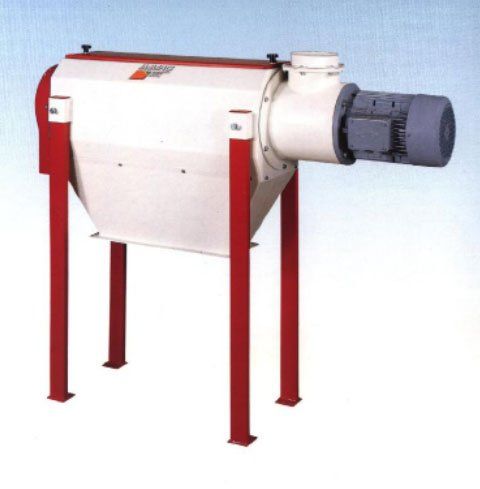

Stacciatura di controllo anche per prodotti di non scorrimento ed elevato scorrimento (soia, legumi ecc.)

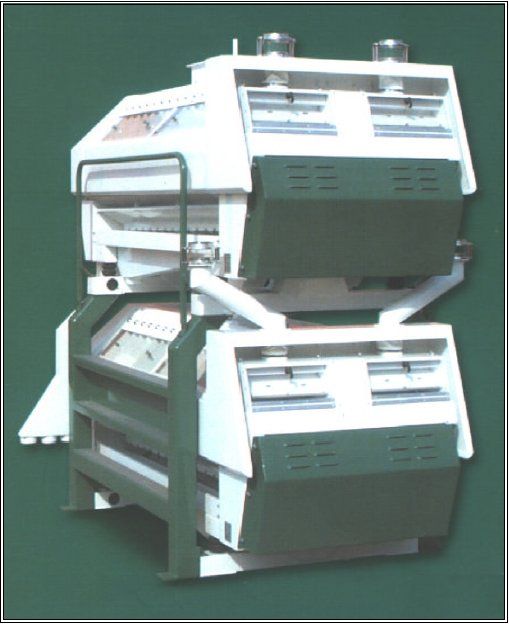

Macchine appositamente realizzate per pulire la semola dalle particelle di crusca, grazie al particolare sistema di aspirazione che garantisce la perfetta distribuzione dell'aria sui telai e la totale assenza di depositi nella camera di aspirazione.

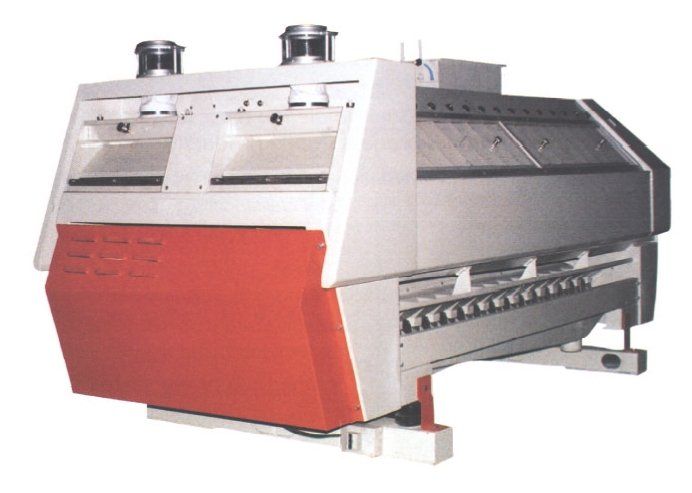

Macchine appositamente realizzate per pulire la semola dalle particelle di crusca, grazie al particolare sistema di aspirazione che garantisce la perfetta distribuzione dell'aria sui telai e la totale assenza di depositi nella camera di aspirazione.

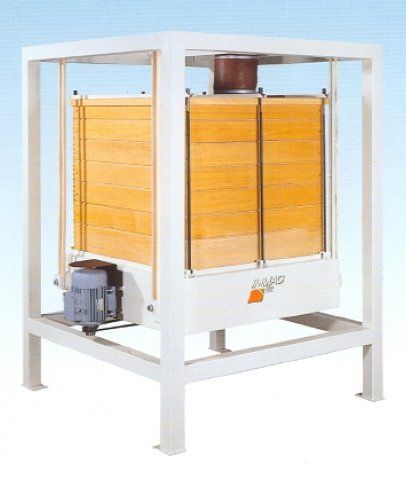

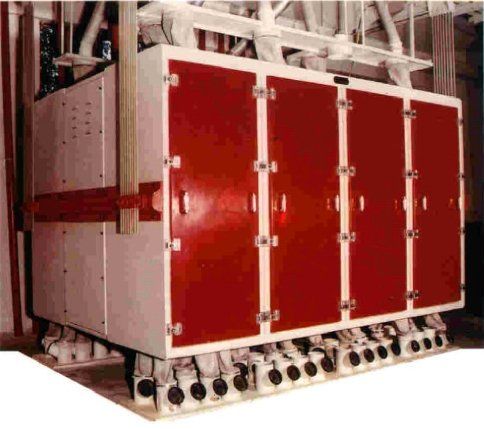

Per classificare, calibrare e controllare vari prodotti.

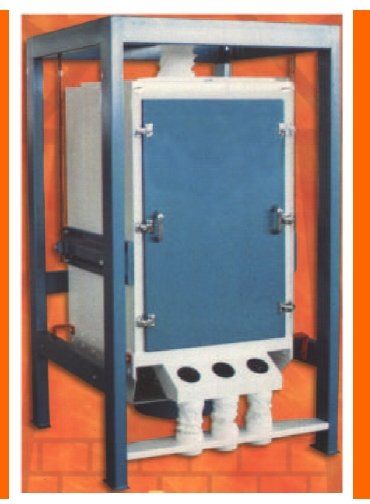

Macchina concepita per classificare e separare i più svariati tipi di farina: frumento, farina, mais, ecc...

Pulitura e classificazione di cereale, stacciatura di controllo anche per prodotti di non facile scorrimento.

Trasporto su lunghe distanze di cereali e prodotti granulari in genere.

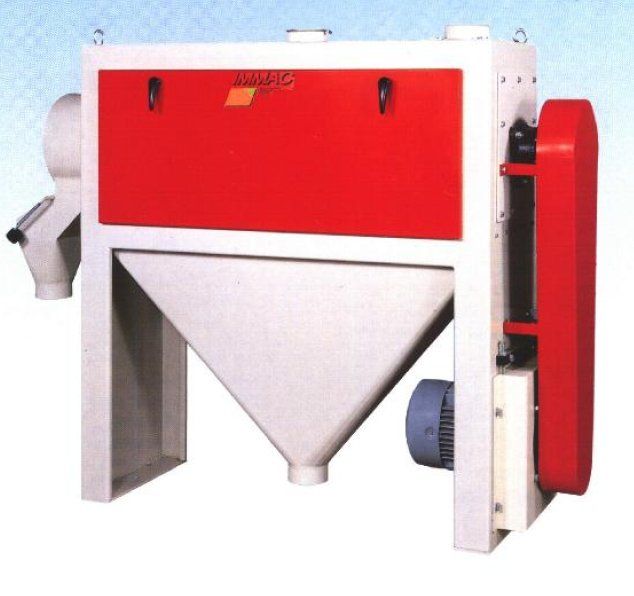

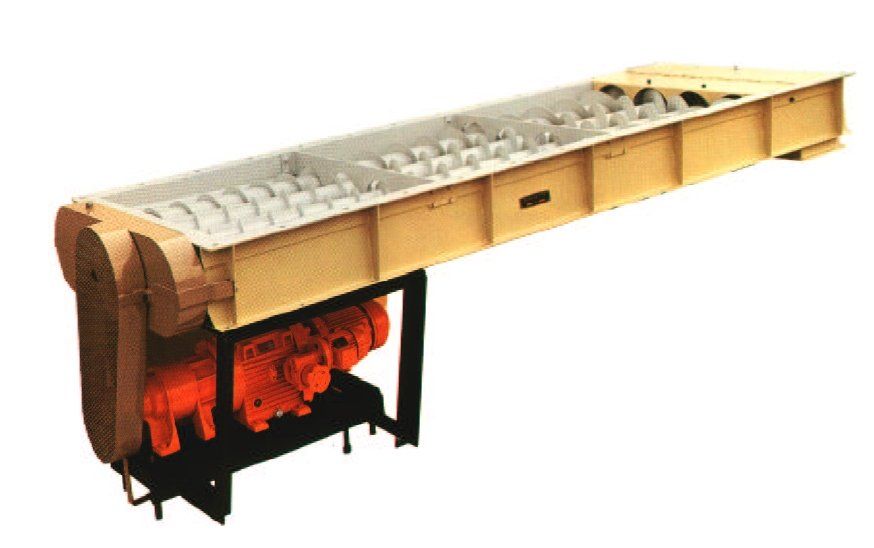

Separatore di crusca da farina.

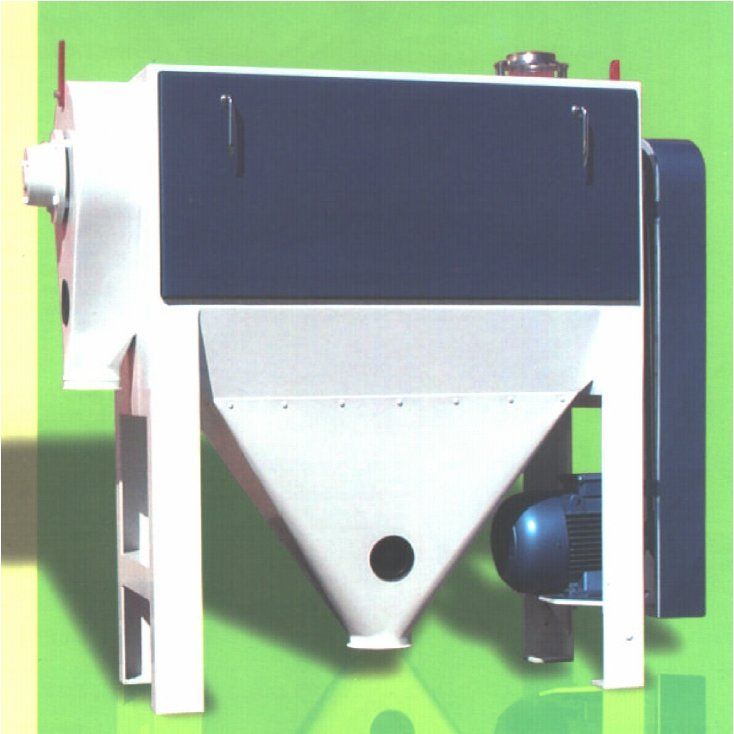

Separatore di crusca da farina.

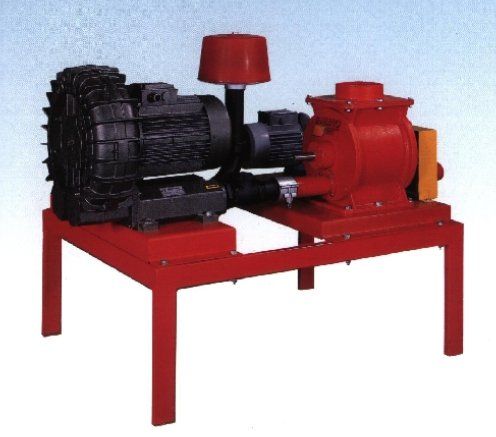

Trasporto pneumatico in compressione di cereali, sfarinati, sottoprodotti di lavorazione ecc.

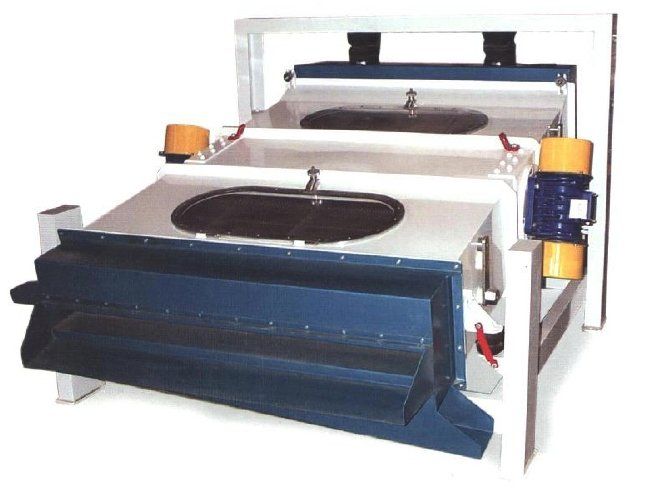

Prepulitore per cereali di grande portata.

Separatore di crusca da farina.

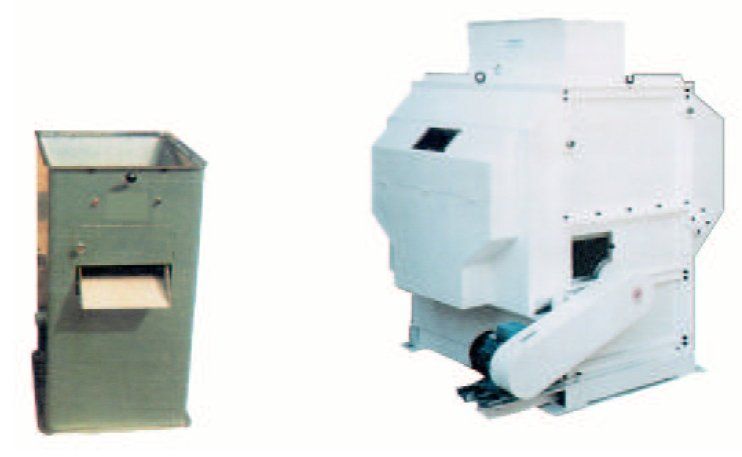

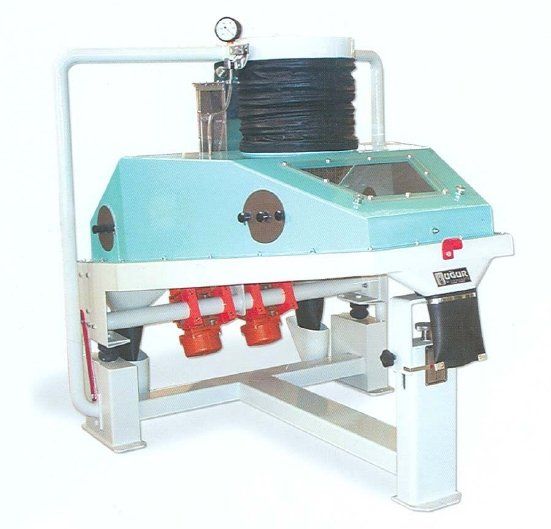

Per separare pietre, grumi di terra e frammenti di vetro o metallo da cereali, legumi, caffè, semi oleosi ecc.

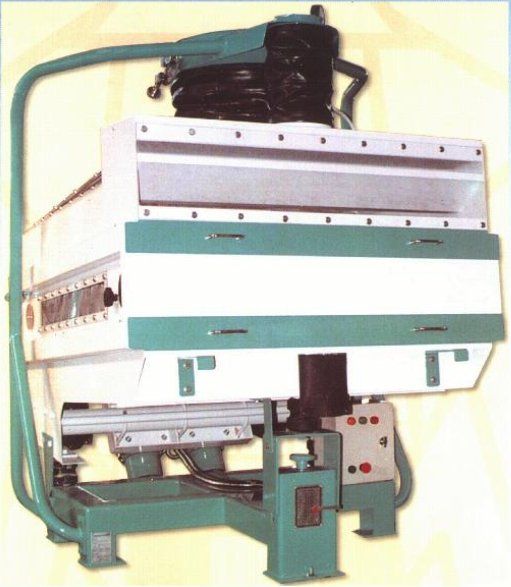

Spietratore Doppio: Per separare pietre, grumi di terra e frammenti di vetro o metallo da cereali, legumi, caffè, semi oleosi ecc.

Trasporto su lunghe distanze di cereali e prodotti granulari in genere.

Separatore di crusca da farina.

Separatore di crusca da farina.
